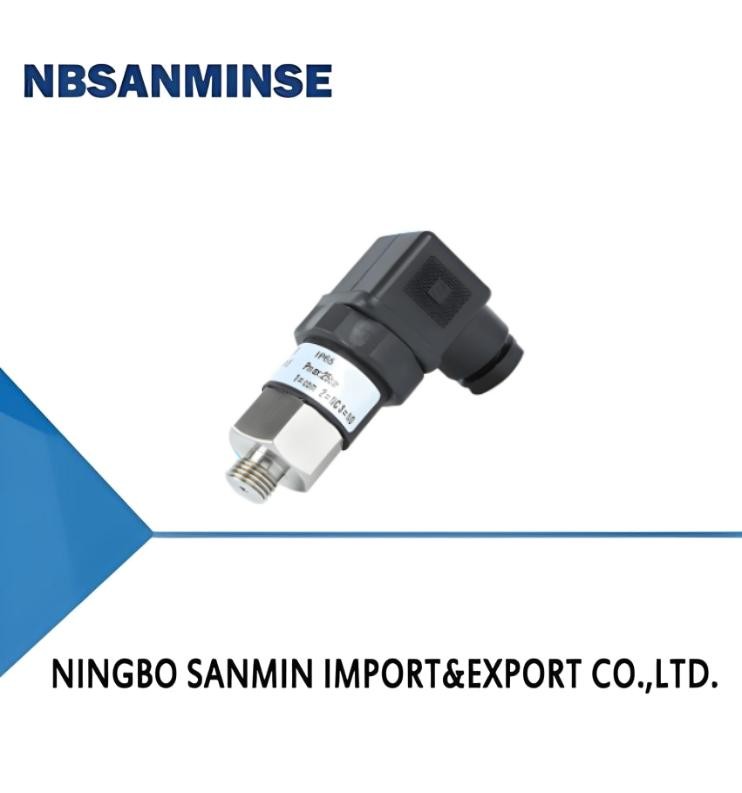

TL5228 Ρυθμιστής πίεσης με διακόπτη θαλάσσιας πίεσης
Υπεύθυνος : Ina Chen
Τηλεφωνικό νούμερο : 0086-15168536055
WhatsApp : +8615168536055
| Τόπος καταγωγής: | Κίνα | Μάρκα: | NBSANMINSE |
|---|---|---|---|
| Πιστοποίηση: | CE | Αριθμό μοντέλου: | MS-T50 |
|
Λεπτομερής ενημέρωση |
|||
| Error: | 3% set value | Medium temp.: | -20-85℃ |
|---|---|---|---|
Περιγραφή προϊόντων
1, Αρχή και δομή
Ο διακόπτης πίεσης / ρυθμιστής πίεσης MS-T50 έχει ενσωματωμένο έμβολο συνδεδεμένο με ελατήριο.Όταν η πίεση φτάνει την καθορισμένη τιμή, θα ενεργοποιήσει την προκαθορισμένη μηχανική δομή και θα στείλει ένα σήμα διακόπτη.
2, Χαρακτηριστικά
Ο διακόπτης/ελεγκτής πίεσης MS-T50 έχει συμπαγή δομή, χρησιμοποιεί τυπικές πρίζες DN, είναι εύκολο να συνδεθεί με καλώδιο και έχει ευρύ εύρος μετρήσεων.ειδικές συνήθως ανοιχτές ή συνήθως κλειστές επαφέςΧρησιμοποιείται για τη μέτρηση της πίεσης του νερού και του ελαίου.
3, Τεχνικές παραμέτρους
| Πεδίο μέτρησης | Για λεπτομέρειες ανατρέξτε στον παρακάτω πίνακα |
|---|---|
| Αναβολή | 10-20% της καθορισμένης τιμής (25% -35%, 1% -5% προαιρετικά) |
| Λάθος | 3% της καθορισμένης αξίας |
| Αποδόσεις | Χρυσή επικάλυψη σε επαφές που είναι συνήθως ανοικτές και συνήθως κλειστές ≤DC 42V,1A ≤ 115V DC,0.15Α ≤ AC 42V,3A ≤ AC 125V,3A ≤ 250V AC,0.5Α |
| Μέση θερμοκρασία | -20-85°C |
| Προστασία και προστασία | IP65 |
| Σύνδεση | Ηλεκτρονική καλωδίωση τερματικών |
| Υλικό | Διάφραγμα: NBR Πιστόνιο: Ατσάλινο έμβολο με σφραγίδα NBR Σύνδεση διαδικασίας: γαλβανισμένος χάλυβας/άστατος χάλυβας Shell: Μηχανικό πλαστικό |
4, Πίνακας επιλογής
| Υλικό διεπαφής | Σχήμα | **Αποδεκτή πίεση (βάρια) | Περιοχή ρύθμισης (βάρα) | Λάθος | Σταθερή υστερέση | Βάρος (kg) |
|---|---|---|---|---|---|---|
| Ταινία | MS-T50-02.5 | 25 | 0.2- Ναι.2.5 | 3% | - Το 10%. . 20% της καθορισμένης αξίας - Το 25 τοις εκατό. . 35% της καθορισμένης αξίας (προαιρετική) - Το ένα τοις εκατό. . 5% καθορισμένη τιμή (προαιρετική) |
0.1 |
| Ταινία | MS-T50-005 | 25 | 0.8- Ναι.5 | 3% | - Το 10%. . 20% της καθορισμένης αξίας - Το 25 τοις εκατό. . 35% της καθορισμένης αξίας (προαιρετική) - Το ένα τοις εκατό. . 5% καθορισμένη τιμή (προαιρετική) |
0.1 |
| Ταινία | MS-T50-012 | 25 | 1- Ναι.12 | 3% | - Το 10%. . 20% της καθορισμένης αξίας - Το 25 τοις εκατό. . 35% της καθορισμένης αξίας (προαιρετική) - Το ένα τοις εκατό. . 5% καθορισμένη τιμή (προαιρετική) |
0.1 |
| Ταινία | MS-T50-050 | 200 | 5- Ναι.50 | 3% | - Το 10%. . 20% της καθορισμένης αξίας - Το 25 τοις εκατό. . 35% της καθορισμένης αξίας (προαιρετική) - Το ένα τοις εκατό. . 5% καθορισμένη τιμή (προαιρετική) |
0.1 |
| βρόγχος | MS-T50-100 | 200 | 10- Ναι.100 | 3% | - Το 10%. . 20% της καθορισμένης αξίας - Το 25 τοις εκατό. . 35% της καθορισμένης αξίας (προαιρετική) - Το ένα τοις εκατό. . 5% καθορισμένη τιμή (προαιρετική) |
0.1 |
| βρόγχος | MS-T50-200 | 300 | 20- Ναι.200 | 3% | - Το 10%. . 20% της καθορισμένης αξίας - Το 25 τοις εκατό. . 35% της καθορισμένης αξίας (προαιρετική) - Το ένα τοις εκατό. . 5% καθορισμένη τιμή (προαιρετική) |
0.1 |
| MS-T50- | 012 | Μ | M12 | H | Γ | Εξηγήστε |
| MS-T50- | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| Τ | χάλκινο | |||||
| Α | χάλυβα | |||||
| X | Ατσάλι ατσάλι 304L | |||||
| G12 | Διάδρομος διασύνδεσης G1/2 | |||||
| G14 | Διάδρομος διασύνδεσης | |||||
| N14 | Δαχτυλίδι διεπαφής NPT1/4 | |||||
| M14 | Δήμος διασύνδεσης M14 * 1.5 | |||||
| M20 | Δήμος διεπαφής M20 * 1.5 | |||||
| H | Δήμος διεπαφής εξωτερικός δήμος | |||||
| R | Συνήθως ανοικτή+συνήθως κλειστή έξοδος |
5Διάγραμμα καλωδίωσης
6, Διαμετρικό σχέδιο
7Τοποθεσία εγκατάστασης
8, Εφαρμόσιμα μέσα
9, Μέθοδος προσαρμογής
** Βήμα: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).
Βήμα 2: Ρυθμίστε το μέγεθος του σημείου διακόπτη πίεσης με ένα κατσαβίδι όπως φαίνεται στο διάγραμμα, αυξάνοντάς το με την κατεύθυνση των ρολογιών και μειώνοντάς το με την αντίστροφη κατεύθυνση.
