TL5228 Ρυθμιστής πίεσης με διακόπτη θαλάσσιας πίεσης
Υπεύθυνος : Ina Chen
Τηλεφωνικό νούμερο : 0086-15168536055
WhatsApp : +8615168536055
| Τόπος καταγωγής: | Κίνα | Μάρκα: | NBSANMINSE |
|---|---|---|---|
| Πιστοποίηση: | CE | Αριθμό μοντέλου: | Ασφάλεια |
|
Λεπτομερής ενημέρωση |
|||
| Working viscosity: | <1×10－3m2/s | Switching element: | microswitch |
|---|---|---|---|
| Medium temp.: | 0～90℃ | Repeatability error: | ±2.5% |
Περιγραφή προϊόντων
Σύνοψη

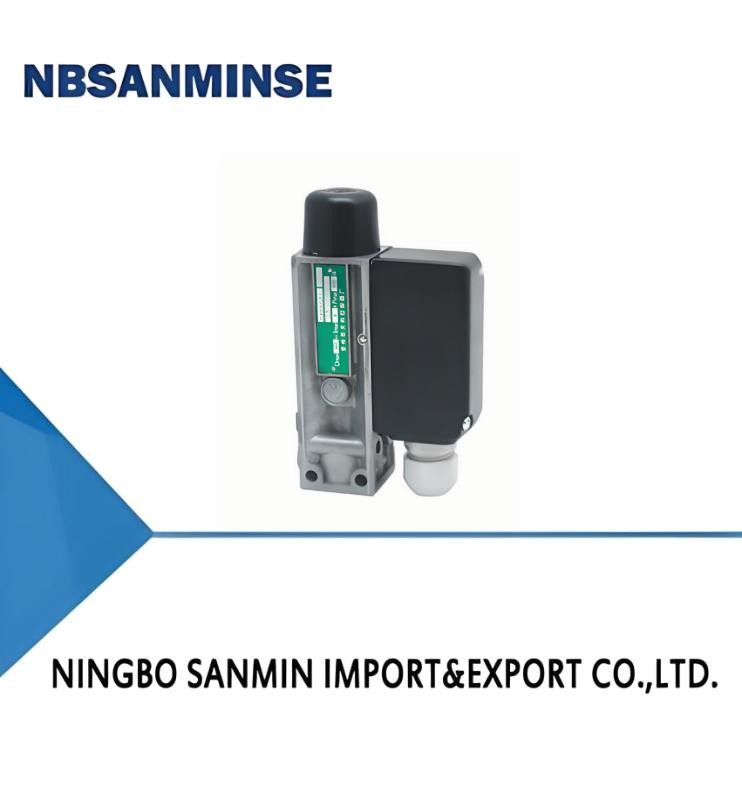

Ο διακόπτης/ελεγκτής πίεσης TL0515 υιοθετεί αισθητήρα τύπου έμβολο χωρίς διαρροή, ο οποίος μπορεί να χρησιμοποιηθεί για ουδέτερα αέρια όπως συμπιεσμένος αέρας από λάδι, υδραυλικό λάδι, γαλακτωματικό λάδι,και υγρά μέσα με καλή ικανότητα λίπανσης που δεν έχουν διαβρωτική επίδραση στα υλικά αισθητήρων πίεσης.
Η τιμή ρύθμισης του διακόπτη πίεσης / ρυθμιστή πίεσης TL0515 είναι ρυθμιζόμενη, με εύρος ρύθμισης 0,5-25MPa.
Κύρια τεχνικές επιδόσεις
| Εργασιακή ιξώδες | < 1 × 10-3m2/s |
|---|---|
| Στοιχείο διακόπτη | Μικροσυνδέτης |
| βαθμούς προστασίας που παρέχονται από το περίβλημα | IP54 ((Συμβατό με το DIN40050 και ισοδύναμο με το IP54 στην GB4208) |
| Μέση θερμοκρασία | 0°90°C |
| Θερμοκρασία περιβάλλοντος | -5°C ̇ 50°C ((Καλώδιο σφραγίδας) -30°C~50°C ((GLY δαχτυλίδι σφράγισης τρύπησης) |
| Δυναμικότητα κατά δονήσεων | Μέγιστο 100m/s2 |
| Θέση εγκατάστασης | Η διεπαφή πίεσης είναι κατακόρυφα προς τα κάτω (επιτρέποντας κλίση 15 °) |
| Λάθος επαναληψιμότητας | ±2,5% |
| Ικανότητα επαφής | Δυναμικό αντιδραστήρα |
Προδιαγραφές
Η διαφορά μετάβασης δεν ρυθμίζεται.
| Περιοχή ρύθμισης τιμών ρύθμισης (MPa) | Διαφορά διακόπτη όχι μεγαλύτερη από (MPa) | **Αποδεκτή πίεση 1 (MPa) | Συχνότητα εναλλαγής/λεπτο | Υλικό αισθητήρα πίεσης | Τύπος διεπαφής πίεσης 2 | Εσωτερικό νήμα διεπαφής | Βάρος (kg) | Αριθμός σχεδίου διαστάσεων περίγραμμα | Αριθμός καταλόγου παραγγελίας | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Κουκούπι | Δαχτυλίδι σφράγισης | Πιστόνας | |||||||||
| Ρυθμίζεται η τιμή ρύθμισης με τη βίδα εξαγωνικής πρίζας με πλαστικό προστατευτικό κάλυμμα: | |||||||||||
| 0.5·7 | 1.2 | 25 | 20 | αλουμίνιο | Καουτσούκ νιτριλίου | από ανοξείδωτο χάλυβα1Cr18Ni9Ti | Εγώ... | G1/4 | 0.4 | 01 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| 0.5·7 | 1.2 | 25 | 20 | αλουμίνιο | Καουτσούκ νιτριλίου | από ανοξείδωτο χάλυβα1Cr18Ni9Ti | Π | - | 0.4 | 02 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| 1 ¢ 16 | 1.8 | 25 | 20 | αλουμίνιο | Καουτσούκ νιτριλίου | από ανοξείδωτο χάλυβα1Cr18Ni9Ti | Εγώ... | G1/4 | 0.4 | 01 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| 1 ¢ 16 | 1.8 | 25 | 20 | αλουμίνιο | Καουτσούκ νιτριλίου | από ανοξείδωτο χάλυβα1Cr18Ni9Ti | Π | - | 0.4 | 02 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| 5 ¢ 25 | 1.6 | 34 | 20 | αλουμίνιο | Καουτσούκ νιτριλίου | από ανοξείδωτο χάλυβα1Cr18Ni9Ti | Εγώ... | G1/4 | 0.4 | 01 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| 5 ¢ 25 | 1.6 | 34 | 20 | αλουμίνιο | Καουτσούκ νιτριλίου | από ανοξείδωτο χάλυβα1Cr18Ni9Ti | Π | - | 0.4 | 02 | Δελτίο ΕΚΤ αριθ. |
Σημείωση: Στην πρακτική εργασία, ακόμη και μια σύντομη πίεση κορύφους δεν μπορεί να υπερβαίνει την τιμή αυτή.
2 Η I-σύνδεση είναι η εσωτερική κλωστή, η P-σύνδεση είναι η φλάντσα.
3 Προδιαγραφή για το σφραγιστικό δαχτυλίδι GLydring.
01
02
03
