TL5228 Ρυθμιστής πίεσης με διακόπτη θαλάσσιας πίεσης
Υπεύθυνος : Ina Chen
Τηλεφωνικό νούμερο : 0086-15168536055
WhatsApp : +8615168536055
| Τόπος καταγωγής: | Κίνα | Μάρκα: | NBSANMINSE |
|---|---|---|---|
| Πιστοποίηση: | CE | Αριθμό μοντέλου: | Επενδύσεις |
|
Λεπτομερής ενημέρωση |
|||
| Working viscosity: | <1×10－3m2/s | Switching element: | microswitch |
|---|---|---|---|
| Ambient temp.: | －25℃～55℃ | Medium temp.: | －25℃～80℃ |
Περιγραφή προϊόντων
Σύνοψη

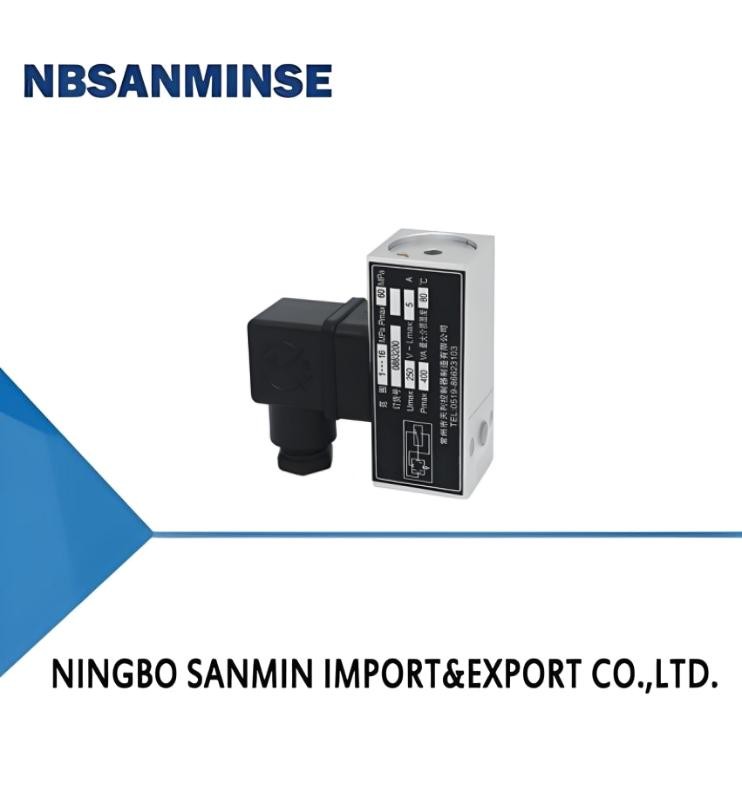

Ο διακόπτης/ελεγκτής πίεσης TL0522 υιοθετεί δύο μορφές αισθητήρων: αισθητήρες διαφραγμού και αισθητήρες έμβολο χωρίς διαρροή.
Ο διακόπτης πίεσης TL0522/ελεγκτής πίεσης μπορεί να χρησιμοποιείται για ουδέτερα αέρια όπως αέρας και αέριο, καθώς και υγρά μέσα όπως λιπαντικό λάδι και ελαφρύ καυσίμιο.Η τιμή ρύθμισης του ελεγκτή μπορεί να ρυθμιστεί εντός εύρους -0.1 έως 1,6 MPa.
Το TL0522 διακόπτης πίεσης / ελεγκτής πίεσης αδιάβροχο αισθητήρα έμβολο μπορεί να χρησιμοποιηθεί για ουδέτερα λιπαντικά μέσα όπως υδραυλικό λάδι, λιπαντικό λάδι και ελαφρύ καύσιμο λάδι.Η τιμή ρύθμισης του ελεγκτή μπορεί να ρυθμιστεί εντός εύρους 0.5-40MPa.
Ο μικρός σχεδιασμός επιτρέπει υψηλή συχνότητα εναλλαγής 100 φορές ανά λεπτό και ιδιαίτερα καλή αντοχή σε δονήσεις.
Κύρια τεχνικές επιδόσεις
| Εργασιακή ιξώδες | < 1 × 10-3m2/s |
|---|---|
| Στοιχείο διακόπτη | Μικροσυνδέτης |
| Στους βαθμούς προστασίας που παρέχεται από το περίβλημα | IP54 ((Συμβατό με το DIN40050 και ισοδύναμο με το IP54 στην GB4208) |
| Θέση εγκατάστασης | Η διεπαφή πίεσης είναι κατακόρυφα προς τα κάτω (επιτρέποντας κλίση 15 °) |
| Θερμοκρασία περιβάλλοντος | -25°C55°C |
| Μέση θερμοκρασία | -25°C ∼80°C |
| Δυναμικότητα κατά δονήσεων | Μέγιστο 100m/s2 |
| Λάθος επαναληψιμότητας | ≤ 2,5% |
| Ικανότητα επαφής | Δυναμικό αντιδραστήρα |
Προδιαγραφές
Η διαφορά μετάβασης δεν ρυθμίζεται.
| Περιοχή ρύθμισης τιμών ρύθμισης (MPa) | Διαφορά διακόπτη όχι μεγαλύτερη από (MPa) | **Αποδεκτή πίεση 1 (MPa) | Υλικό αισθητήρα πίεσης | Τύπος διεπαφής 2 | Εσωτερικό νήμα διεπαφής |
Βάρος (kg) |
Αριθμός σχεδίου διαστάσεων περίγραμμα | Αριθμός καταλόγου παραγγελίας | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Κουκούπι | Δαχτυλίδι σφράγισης | Πιστόνας | ||||||||
| 0.5·7 | 2 | 40 | ΑΛ | Καουτσούκ νιτριλίου | χάλυβα | Εγώ... | G1/4 | 0.2 | 04 | TL0522.10-201066 |
| 0.5·7 | 2 | 40 | ΑΛ | Καουτσούκ νιτριλίου | χάλυβα | Π | - | 0.2 | 03 | TL0522.10-201078 |
| 1 ¢ 16 | 3.5 | 40 | ΑΛ | Καουτσούκ νιτριλίου | χάλυβα | Εγώ... | G1/4 | 0.2 | 04 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| 1 ¢ 16 | 3.5 | 40 | ΑΛ | Καουτσούκ νιτριλίου | χάλυβα | Π | - | 0.2 | 03 | Δελτίο ΕΚ 10-1994, σημείο 1. |
| 2.5 ¢ 25 | 4 | 40 | ΑΛ | Καουτσούκ νιτριλίου | χάλυβα | Εγώ... | G1/4 | 0.2 | 05 | Δελτίο ΕΚ 10-1994, σημείο 1.3. |
| 2.5 ¢ 25 | 4 | 40 | ΑΛ | Καουτσούκ νιτριλίου | χάλυβα | Π | - | 0.2 | 03 | Δελτίο ΕΚ 6-1994, σ. |
| 4·40 | 4.5 | 40 | ΑΛ | Καουτσούκ νιτριλίου | χάλυβα | Εγώ... | G1/4 | 0.2 | 05 | Δελτίο ΕΚ 6-1994, σημείο 1.3. |
| 4·40 | 4.5 | 40 | ΑΛ | Καουτσούκ νιτριλίου | χάλυβα | Π | - | 0.2 | 03 | Ειδικότερα, το ΔΝΤ δεν μπορεί να απορρίψει την αίτηση. |
Σημείωση: Στην πρακτική εργασία, ακόμη και μια σύντομη πίεση κορύφους δεν μπορεί να υπερβαίνει την τιμή αυτή.
2 Η I-σύνδεση είναι η εσωτερική κλωστή, η P-σύνδεση είναι η φλάντσα.
