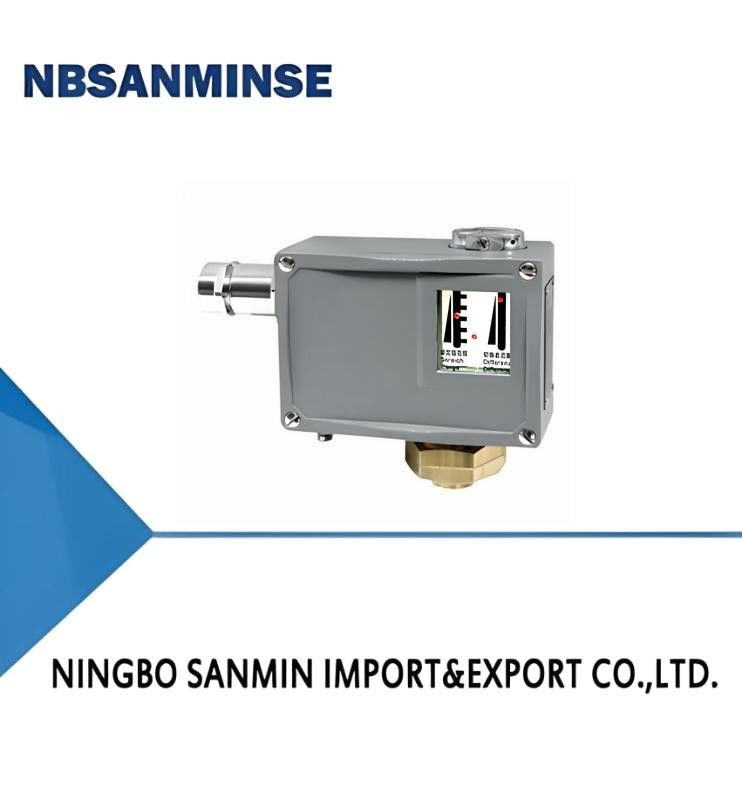

TL0002 Διακόπτης πίεσης (μικροπίεση) ρυθμιστής πίεσης

Τόπος καταγωγής:	Κίνα	Μάρκα:	NBSANMINSE
Πιστοποίηση:	CE	Αριθμό μοντέλου:	Επενδύσεις

Λεπτομερής ενημέρωση
Εργασιακή ιξώδες:	< 1×10-3m2/s	Θερμοκρασία περιβάλλοντος.:	-20°C ̇ 50°C

Περιγραφή προϊόντων

Σύνοψη
Ο διακόπτης πίεσης TL0002 (μικροπίεση) / ρυθμιστής πίεσης υιοθετεί αισθητήρα διαφράγματος, ο οποίος μπορεί να χρησιμοποιηθεί για ουδέτερα αέρια όπως αέρας και υγρά μέσα όπως νερό, υδραυλικό λάδι,λιπαντικό έλαιο, ελαφρύ πετρέλαιο καυσίμου κλπ.
Η τιμή ρύθμισης του διακόπτη πίεσης TL0002 (μικροπίεση) / ρυθμιστή πίεσης είναι ρυθμιζόμενη, με εύρος 0-2,5 MPa. Υψηλή ευαισθησία ελέγχου.

Κύρια τεχνικές επιδόσεις

	Συνήθως	Τύπος ασφαλείας από έκρηξη
Εργασιακή ιξώδες	< 1 × 10^-3m²/s	< 1 × 10^-3m²/s
Στοιχείο διακόπτη	μικροσυνδέτης	Σφραγισμένος διακόπτης
Κατηγορία ανθεκτικότητας σε έκρηξη		Επεξεργασία II CT4·T6
Στους βαθμούς προστασίας που παρέχεται από το περίβλημα	IP65 ((Συμβατό με το DIN40050 και ισοδύναμο με το IP65 στην GB4208)	IP65 ((Συμβατό με το DIN40050 και ισοδύναμο με το IP65 στην GB4208)
Θερμοκρασία περιβάλλοντος	-20°C ̇ 50°C	-20°C ̇ 50°C
Μέση θερμοκρασία	0°90°C	0°120°C
Θέση εγκατάστασης		Ενώσεις πίεσης κάθετα προς τα κάτω
Δυναμικότητα κατά δονήσεων	TL0002:40m/s²; TL0003:20m/s²	Μαξ:20m/s²
Λάθος επαναληψιμότητας	≤10,5%	≤10,5%
Ικανότητα επαφής	Δυναμικό αντιδραστήρα	Συνεχή 250V 0,25A (αντίσταση) 60Wmax Δύναμη αντιστάθμισης

Προδιαγραφές
Η διαφορά διακόπτη μικρής πίεσης δεν ρυθμίζεται

Περιοχή ρύθμισης τιμών (KPa)	Διαφορά μετατροπής μεγαλύτερη από (KPa)	**Αποδεκτή πίεση 1 (KPa)	Συχνότητα εναλλαγής/λεπτο	Υλικό αισθητήρα πίεσης		Εσωτερικό νήμα διεπαφής	Βάρος (kg)	Αριθμός σχεδίου διαστάσεων περίγραμμα		Αριθμός καταλόγου παραγγελίας
Περιοχή ρύθμισης τιμών (KPa)	Διαφορά μετατροπής μεγαλύτερη από (KPa)	**Αποδεκτή πίεση 1 (KPa)	Συχνότητα εναλλαγής/λεπτο	Κουκούπι	Διαφράγμα	Εσωτερικό νήμα διεπαφής	Βάρος (kg)	Συνήθως	Τύπος ασφαλείας από έκρηξη	Συνήθως	Τύπος ασφαλείας από έκρηξη
-16 ¢0	0.6	50	10	Ζυγισμένος χάλυβας	Καουτσούκ νιτριλίου	G1/4	1.0	01	04	Δελτίο ΕΚΤ αριθ.	Δελτίο ΕΚΤ αριθ.
-10 ¢0	0.6	50	10	Ζυγισμένος χάλυβας	Καουτσούκ νιτριλίου	G1/4	1.0	01	04	Δελτίο ΕΚΤ αριθ.	Δελτίο ΕΚΤ αριθ.
-6 ¢0	0.6	50	10	Ζυγισμένος χάλυβας	Καουτσούκ νιτριλίου	G1/4	1.0	01	04	Δελτίο ΕΚΤ αριθ.	Δελτίο ΕΚΤ αριθ.
-2,5'0	0.4	50	10	Ζυγισμένος χάλυβας	Καουτσούκ νιτριλίου	G1/4	1.0	01	04	Δελτίο ΕΚΤ αριθ.	Δελτίο ΕΚΤ αριθ.
-1,6 ̇0	0.4	50	10	Ζυγισμένος χάλυβας	Καουτσούκ νιτριλίου	G1/4	1.0	01	04	Δελτίο ΕΚΑΧ	Δελτίο ΕΚΤ αριθ.
0 ̊0.6	0.2	50	10	Ζυγισμένος χάλυβας	Καουτσούκ νιτριλίου	G1/4	1.0	01	04	Δελτίο ΕΚΑΧ	Δελτίο ΕΚΤ αριθ.
0 ̊1.1	0.4	50	10	Ζυγισμένος χάλυβας	Καουτσούκ νιτριλίου	G1/4	1.0	01	04	Δελτίο ΕΚΑΧ	Δελτίο ΕΚΤ αριθ.
0 ̊1.6	0.4	50	10	Ζυγισμένος χάλυβας	Καουτσούκ νιτριλίου	G1/4	1.0	01	04	Δελτίο ΕΚΑΧ	Δελτίο ΕΚΤ αριθ.

Η διαφορά μετάβασης δεν ρυθμίζεται.

Περιοχή ρύθμισης τιμών (KPa)	Διαφορά μετατροπής μεγαλύτερη από (KPa)	**Αποδεκτή πίεση 1 (KPa)	Συχνότητα εναλλαγής/λεπτο	Υλικό αισθητήρα πίεσης		Εσωτερικό νήμα διεπαφής	Βάρος (kg)	Αριθμός σχεδίου διαστάσεων περίγραμμα		Αριθμός καταλόγου παραγγελίας
Περιοχή ρύθμισης τιμών (KPa)	Διαφορά μετατροπής μεγαλύτερη από (KPa)	**Αποδεκτή πίεση 1 (KPa)	Συχνότητα εναλλαγής/λεπτο	Κουκούπι	Διαφράγμα	Εσωτερικό νήμα διεπαφής	Βάρος (kg)	Συνήθως	Τύπος ασφαλείας από έκρηξη	Συνήθως	Τύπος ασφαλείας από έκρηξη
(0 ∆2.5)	(0,4)	(50)	10	αλουμίνιο	Καουτσούκ νιτριλίου	G1/4	1.0	01	04	Δελτίο ΕΚΑΧ, αριθ.	Δελτίο ΕΚΑΧ
(0 ̇6)	(0,6)	(50)	10	αλουμίνιο	Καουτσούκ νιτριλίου	G1/4	1.0	01	04	Δελτίο ΕΚΑΧ	Δελτίο ΕΚΤ αριθ.
(0 ̇16)	(0,8)	(50)	10	αλουμίνιο	Καουτσούκ νιτριλίου	G1/4	1.0	01	04	Απαλλαγή από την υποχρέωση παροχής υπηρεσιών	Δελτίο ΕΚΑΧ, αριθ.
(0 ̇25)	(0,9)	(50)	10	αλουμίνιο	Καουτσούκ νιτριλίου	G1/4	1.0	01	04	Δελτίο ΕΚΑΧ	Δελτίο ΕΚΑΧ
0.005 ∙0.06	0.006	1.5	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	1.15	02	05	TL0002.10-138066	Αξιολόγηση των κινδύνων
0.005 ∙0.1	0.009	1.5	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	1.15	02	05	Δελτίο ΕΚΤ αριθ.	Απαλλαγή από την υποχρέωση αποπληρωμής
0.005 ∙0.16	0.012	1.5	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	1.15	02	05	TL0002.10-139066	Ειδικότερα, το ΔΝΤ δεν μπορεί να εκδώσει στοιχεία που να αποδεικνύουν ότι η εταιρεία δεν είναι υπεύθυνη για την εκτέλεση των καθηκόντων της.
0.005 ∙0.25	0.015	1.5	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	1.15	02	05	Δελτίο ΕΚΤ αριθ.	Δελτίο ΕΚΤ αριθ.
00,03 ∙0.4	0.04	4	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	0.85	03	06	Δελτίο ΕΚΤ αριθ.	Ασφάλεια του ιδρύματος
00,03 ∙0.6	0.05	4	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	0.85	03	06	Δελτίο ΕΚΤ αριθ.	Ειδικότερα:
0.05 ̇1	0.06	4	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	0.85	03	06	TL0002.10-166066	TL0002.50-166066
0.1 ∙1.6	0.12	5	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	0.85	03	06	TL0002.10-176066	TL0002.50-176066
0.1 ∙2.5	0.15	5	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	0.85	03	06	TL0002.10-178066	Αξιολόγηση των κινδύνων

Διορθώσιμη διαφορά διακόπτη

Περιοχή ρύθμισης τιμών (KPa)	Διαφορά μετατροπής μεγαλύτερη από (KPa)	**Αποδεκτή πίεση 1 (KPa)	Συχνότητα εναλλαγής/λεπτο	Υλικό αισθητήρα πίεσης		Εσωτερικό νήμα διεπαφής	Βάρος (kg)	Αριθμός σχεδίου διαστάσεων περίγραμμα		Αριθμός καταλόγου παραγγελίας
Περιοχή ρύθμισης τιμών (KPa)	Διαφορά μετατροπής μεγαλύτερη από (KPa)	**Αποδεκτή πίεση 1 (KPa)	Συχνότητα εναλλαγής/λεπτο	Κουκούπι	Διαφράγμα	Εσωτερικό νήμα διεπαφής	Βάρος (kg)	Συνήθως	Τύπος ασφαλείας από έκρηξη	Συνήθως	Τύπος ασφαλείας από έκρηξη
(0 ∆2.5)	(1.1)	(50)	10	αλουμίνιο	Καουτσούκ νιτριλίου	G1/4	1.05	01	04	Δελτίο ΕΚΤ αριθ.	Αξιολόγηση των κινδύνων
(0 ̇6)	(1.5)	(50)	10	αλουμίνιο	Καουτσούκ νιτριλίου	G1/4	1.05	01	04	Δελτίο ΕΚΤ αριθ.	Δελτίο ΕΚΑΧ
(0 ̇16)	(2.3)	(50)	10	αλουμίνιο	Καουτσούκ νιτριλίου	G1/4	1.05	01	04	Δελτίο ΕΚΤ αριθ.	Δελτίο ΕΚΑΧ, αριθ.
(0 ̇25)	(2.8)	(50)	10	αλουμίνιο	Καουτσούκ νιτριλίου	G1/4	1.05	01	04	Δελτίο ΕΚΤ αριθ.	Δελτίο ΕΚΑΧ
0.005 ∙0.06	0.016	1.5	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	1.20	02	05	Δελτίο ΕΚΤ αριθ.	Δελτίο ΕΚΑΧ
0.005 ∙0.1	0.018	1.5	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	1.20	02	05	Δελτίο ΕΚΤ αριθ.	Δελτίο ΕΚΤ αριθ.
0.005 ∙0.16	0.025	1.5	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	1.20	02	05	Δελτίο ΕΚΤ αριθ.	TL0002.40-139066
0.005 ∙0.25	0.025	1.5	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	1.20	02	05	Δελτίο ΕΚΤ αριθ.	Δελτίο ΕΚΑΧ
00,03 ∙0.4	0.08	4	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	0.9	03	06	Επενδύσεις σε επενδύσεις	Ειδικότερα:
00,03 ∙0.6	0.1	4	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	0.9	03	06	Δελτίο ΕΚΤ αριθ.	TL0002.40-156066
0.05 ̇1	0.11	4	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	0.9	03	06	Δελτίο ΕΚΤ αριθ.	TL0002.40-166066
0.1 ∙1.6	0.25	5	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	0.9	03	06	Δελτίο ΕΚΤ αριθ.	Δελτίο ΕΚΑΧ
0.1 ∙2.5	0.33	5	40	χάλκινο	Καουτσούκ νιτριλίου	G1/4	0.9	03	06	Δελτίο ΕΚΤ αριθ.	TL0002.40-178066

Διάσταση

TL0002 Διακόπτης πίεσης (μικροπίεση) ρυθμιστής πίεσης 0

TL0002 Διακόπτης πίεσης (μικροπίεση) ρυθμιστής πίεσης 1

TL0002 Διακόπτης πίεσης (μικροπίεση) ρυθμιστής πίεσης 2

TL0002 Διακόπτης πίεσης (μικροπίεση) ρυθμιστής πίεσης 3

TL0002 Διακόπτης πίεσης (μικροπίεση) ρυθμιστής πίεσης 4

TL0002 Διακόπτης πίεσης (μικροπίεση) ρυθμιστής πίεσης 5
