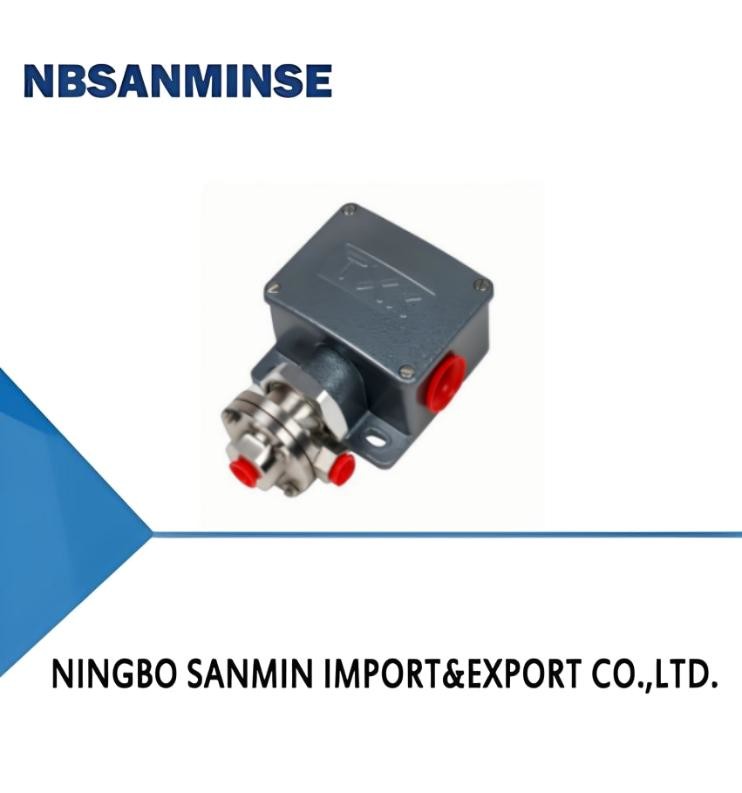

Ρυθμιστής διαφορικής πίεσης TXK

Τόπος καταγωγής:	Κίνα	Μάρκα:	NBSANMINSE
Πιστοποίηση:	CE	Αριθμό μοντέλου:	TXK

Λεπτομερής ενημέρωση
Στοιχείο διακόπτη:	Μικροσυνδέτης	Θερμοκρασία περιβάλλοντος.:	0℃-60℃
μέσα Temp.:	0 °C-80 °C	Σφάλμα επαναληψιμότητας:	≤ 1%

Περιγραφή προϊόντων

1, Σύνοψη
Ο διακόπτης διαφορικής πίεσης TXK υιοθετεί συνδυασμό επαγωγής με έμβολο διαφράγματος, κατάλληλος για χαμηλή έως υψηλή διαφορική πίεση, διαφορετικές στατικές πιέσεις,πίεση παλμού ή ταχύτητα κύκλου σε εφαρμογές δυναμικής υγρών ή διεργασιώνΜπορεί να χρησιμοποιηθεί για αέρα, αέριο, πετρέλαιο, νερό και μη διαβρωτικά μέσα.
2Τεχνικές επιδόσεις

Εργασιακή ιξώδες	1x10-3m²/s
Στοιχείο διακόπτη	μικροσυνδέτης
Αξιολογήσεις περιβλήματος	IP66
Θερμοκρασία περιβάλλοντος	0°C-60°C
Μέση θερμοκρασία	0 °C-80 °C
Δυναμικότητα κατά δονήσεων	Μέγιστο 40m/s²
Λάθος επαναληψιμότητας	≤1%
Ικανότητα επαφής	Μέγιστο 220V AC, ≤5A

3, Προδιαγραφές

Πεδίο ρύθμισης της τιμής ρύθμισης πίεσης	Η διαφορά μετάβασης δεν υπερβαίνει το	**Αποδεκτή πίεση (Mpa)	Εξωτερικές διαστάσεις	Συχνότητα εναλλαγής/λεπτο	Υλικό μεμβράνης	Εσωτερικό νήμα διεπαφής
060KPa	3KPa	3.4	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
20 ̇ 200 KPa	10KPa	3.4	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
50 ̇ 500 KPa	20KPa	3.4	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
20 ¢200KPa(Επενδύσεις)	30KPa	3.4	02	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις

4, Πίνακας επιλογής

TXK -□ □-□-□-□ 1 2 3 4 5
1Φόρμα προϊόντος
01	σύμβαση	02	διπλή επαφή	03	Εξ α
04	Κατώτερη διαφορική πίεση	05	Επάνω και κάτω διαφορική πίεση	06	Υψηλή υδροστατική πίεση
07	φούρνο
2Σκηνό.
ΑΕ	Κανονικό ύφος	Επενδύσεις	Μοντέλο διπλής επαφής	Επικεφαλής	Συνηθισμένο εκρηκτικό μοντέλο
Β	Πρότυπο ανθεκτικό στις εκρήξεις με μικρό παράθυρο θέασης	ΑΛ	Κέλυφος φούρνου
3Τύπος διαφράγματος
01	πολυ	02	από ανοξείδωτο χάλυβα	03	καουτσούκ
4Συνδετικό νήμα (προσαρμόζεται κατά περίπτωση)
01	NPT1/4 εσωτερικό
5. Πεδίο.			Ανατρέξτε στον αναλυτικό πίνακα επιλογής εύρους
Παράδειγμα επιλογής: TXK-04NN-02-01-009 TXK ελεγκτής χαμηλότερης διαφορικής πίεσης, μορφή προϊόντος: χαμηλότερη διαφορική πίεση, στερέωμα: κανονικού τύπου, μορφή διαφράγματος: ανοξείδωτο χάλυβα, νήμα σύνδεσης: NPT1/4 εσωτερική, εύρος: 5-210KPa.

Πίνακας σύγκρισης εύρους

Κωδικός	Πεδίο	Σημειώσεις	Κωδικός	Πεδίο	Σημειώσεις
001	30,5-27,5MPa	Συνηθισμένη πίεση	002	1.2-12MPa	Συνηθισμένη πίεση
003	0.7-7MPa	Συνηθισμένη πίεση	004	0.37-3.7MPa	Συνηθισμένη πίεση
005	00,25-2,5MPa	Συνηθισμένη πίεση	006	0.15-1.2MPa	Συνηθισμένη πίεση
007	20-700KPa	Συνηθισμένη πίεση	008	10-350KPa	Συνηθισμένη πίεση
009	5-210KPa	Συνηθισμένη πίεση	010	5-170KPa	Συνηθισμένη πίεση
011	0-100KPa	Συνηθισμένη πίεση	012	- Δεν ξέρω.100-0KPa	Συνηθισμένη πίεση
013	- Δεν ξέρω.100-100KPa	Συνηθισμένη πίεση	014	25KPa	Υψηλή υδροστατική πίεση
015	0-60KPa	Κατώτερη διαφορική πίεση	016	20-200KPa	Κατώτερη διαφορική πίεση
017	50-500KPa	Κατώτερη διαφορική πίεση	018	- Δεν ξέρω.00,5-0,5KPa	Διαφορετική πίεση κλιβάνου
019	- Δεν ξέρω.3-3KPa	Διαφορετική πίεση κλιβάνου	020	- Δεν ξέρω.6-6KPa	Διαφορετική πίεση κλιβάνου
021	- Δεν ξέρω.12-12KPa	Διαφορετική πίεση κλιβάνου

5, Μέθοδος αποδιορθώσεως και διάγραμμα καλωδίωσης διακόπτη
Επιστρέψτε το νάτλο ρύθμισης σε κατάσταση βασικής αδυναμίας, συνδέστε τα καλώδια C, NO, NC του διακόπτη στο φως σήματος.συνδεθεί το φως σήματος με ένα πράσινο φως (C είναι το κοινό τερματικό), και όταν το C είναι συνδεδεμένο με το NC στο εργοστάσιο, το πράσινο φως ανάβει) και ρυθμίζει το νάτλο ρύθμισης προς τα πάνω και προς τα κάτω σύμφωνα με τον δείκτη του σημείου ρύθμισης για να το ρυθμίσει στο επιθυμητό σημείο ρύθμισης.(Η πίεση προς τα κάτω αυξάνεται, η ανοδική πίεση μειώνεται)

Ρυθμιστής διαφορικής πίεσης TXK 0

6, Εμφάνιση και διαστάσεις εγκατάστασης

Ρυθμιστής διαφορικής πίεσης TXK 1

Ρυθμιστής διαφορικής πίεσης TXK 2
