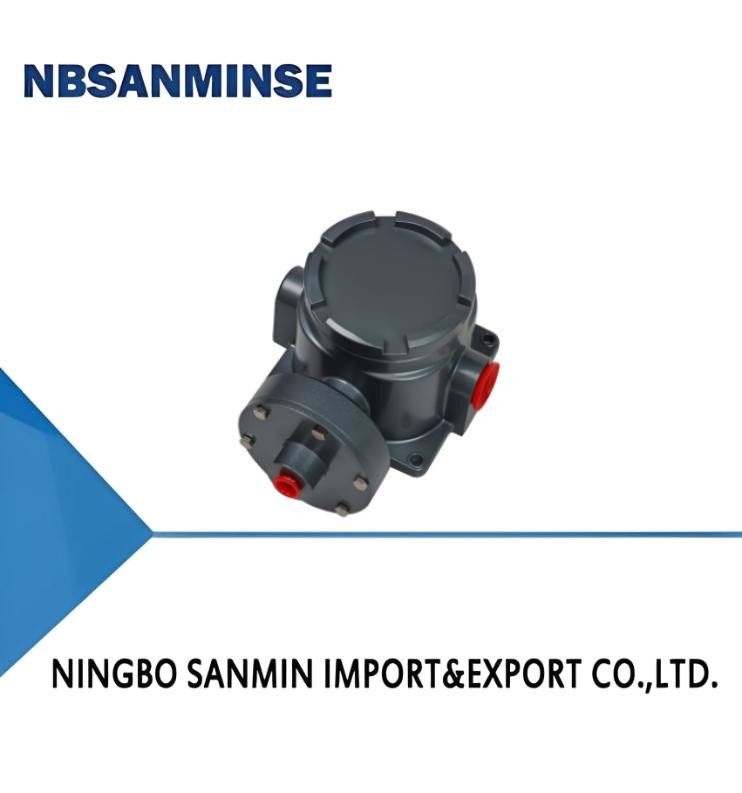

TXK Ελεγκτής πίεσης ανθεκτικός στην έκρηξη

Τόπος καταγωγής:	Κίνα	Μάρκα:	NBSANMINSE
Πιστοποίηση:	CE	Αριθμό μοντέλου:	TXK

Λεπτομερής ενημέρωση
Στοιχείο διακόπτη:	Μικροσυνδέτης	Θερμοκρασία περιβάλλοντος.:	-40°C~60°C
μέσα Temp.:	0~80℃	Σφάλμα επαναληψιμότητας:	00,5% ή 1%

Περιγραφή προϊόντων

TXK Ελεγκτής πίεσης ανθεκτικός στην έκρηξη 0

1, Σύνοψη
Η αρχή λειτουργίας του ανθεκτικού στην έκρηξη ελεγκτή πίεσης TXK βασίζεται κυρίως στην ελαστική παραμόρφωση των στοιχείων δοκιμής (όπως τα διαφράγματα),που οδηγεί λειτουργικά εξαρτήματα (όπως μικροσυνδέτες) για να παράγει γρήγορες ενέργειες άλματος διακόπτη μέσω αυτής της παραμόρφωσηςΣυγκεκριμένα, όταν η πίεση του μετρούμενου (ελεγχόμενου) μέσου εφαρμόζεται στο στοιχείο δοκιμής, θα προκαλέσει το ελεύθερο άκρο του διαφράγματος να παράγει αντίστοιχη ελαστική μετατόπιση.Αυτή η μετατόπιση θα οδηγήσει στη συνέχεια το κουμπί (push ραβδί) στο μικρό διακόπτη που συνδέεται με το τέλος του σωλήνα για να παράγει αντίστοιχες ενέργειεςΌταν η πίεση φτάνει την καθορισμένη τιμή ελέγχου, οι επαφές του διακόπτη θα αλλάξουν, προκαλώντας το κύκλωμα στο σύστημα ελέγχου να αποσυνδεθεί ή να συνδεθεί,Με αυτόν τον τρόπο επιτυγχάνεται ο σκοπός του αυτόματου ελέγχου και σηματοδότησης.
Ο ανθεκτικός στην έκρηξη ελεγκτής πίεσης TXK αποτελείται συνήθως από σύστημα μέτρησης, συσκευή ελέγχου, μηχανισμό ρύθμισης, στερέωμα, πρίζα κλπ.Το διάφραγμα στο σύστημα μέτρησης αισθάνεται τις αλλαγές πίεσης μέσω της ελαστικής παραμόρφωσης του, ενώ ο μικροδιακόπτης στην συσκευή ελέγχου ανταποκρίνεται γρήγορα σε αυτό το σήμα πίεσης και εκτελεί λειτουργίες ενεργοποίησης/αποσύνδεσης του κυκλώματος.Η σχεδίαση αυτή επιτρέπει στον ανθεκτικό στην έκρηξη ελεγκτή πίεσης να λειτουργεί σταθερά σε διάφορα βιομηχανικά περιβάλλοντα, ειδικά σε εφαρμογές που απαιτούν υψηλή αξιοπιστία και ασφάλεια.
2Τεχνικές επιδόσεις

Εργασιακή ιξώδες	< 1 × 10- Δεν ξέρω.3 μέτρα²/s	Μέση θερμοκρασία	0Επικεφαλής80°C
Στοιχείο διακόπτη	μικροσυνδέτης	Δυναμικότητα κατά δονήσεων	20m/s²
Επίπεδο ανθεκτικής έκρηξης σκόνης	Exdb Ⅱ CT4ΕπικεφαλήςT6 Επικεφαλής	Αριθμός πιστοποιητικού ανθεκτικότητας σε έκρηξη	GYB24.2900X
Στους βαθμούς προστασίας που παρέχεται από το περίβλημα	Διάκριση IP66(Συμμόρφωση με την DIN40050 και ισοδύναμη με IP66 στην GB4208)	Λάθος επαναληψιμότητας	00,5% ή 1%
Θερμοκρασία περιβάλλοντος	-40°C~60°C	Ικανότητα επαφής	Εναλλακτικός ρεύμα 220V 6Α(Αντίσταση)

3, Προδιαγραφές

Πεδίο ρύθμισης της τιμής ρύθμισης πίεσης	Η διαφορά μετάβασης δεν υπερβαίνει το	**Αποδεκτή πίεση (Mpa)	Εξωτερικές διαστάσεις	Συχνότητα εναλλαγής/λεπτο	Υλικό μεμβράνης	Εσωτερικό νήμα διεπαφής
-100~0KPa	2KPa	1.3	03	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
-100. 100KPa	2KPa	1.3	02	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
0~ 100KPa	2KPa	1.3	03	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
5~ 170 KPa	2KPa	1.3	02	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
5~210KPa	4.5KPa	1.3	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
10 έως 350 KPa	3KPa	1.3	02	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
20~700KPa	12KPa	5	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
0.15 ~ 1.2MPa	00,02 MPa	5	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
00,25 έως 2,5 MPa	00,04 MPa	5	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
00,37 έως 3,7 MPa	00,08MPa	6	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
0.7~7MPa	0. 12MPa	9	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
1.2~ 12MPa	0. 15MPa	17.5	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
3.5 ~ 27.5MPa	1MPa	34	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις

4, Πίνακας επιλογής

TXK -□ □-□-□-□ 1 2 3 4 5
1Φόρμα προϊόντος
01	σύμβαση	02	διπλή επαφή	03	Εξ α
04	Κατώτερη διαφορική πίεση	05	Επάνω και κάτω διαφορική πίεση	06	Υψηλή υδροστατική πίεση
07	φούρνο
2Σκηνό.
ΑΕ	Κανονικό ύφος	Επενδύσεις	Μοντέλο διπλής επαφής	Επικεφαλής	Συνηθισμένο εκρηκτικό μοντέλο
Β	Πρότυπο ανθεκτικό στις εκρήξεις με μικρό παράθυρο θέασης	ΑΛ	Κέλυφος φούρνου
3Τύπος διαφράγματος
01	πολυ	02	από ανοξείδωτο χάλυβα	03	καουτσούκ
4Συνδετικό νήμα (προσαρμόζεται κατά περίπτωση)
01	NPT1/4 εσωτερικό
5. Πεδίο.			Ανατρέξτε στον πίνακα σύγκρισης εύρους
Παράδειγμα επιλογής: TXK-03LC-02-01-005 TXK ανθεκτικός σε έκρηξη ελεγκτής, μορφή προϊόντος: ανθεκτικός σε έκρηξη, περίβλημα: κανονικός ανθεκτικός σε έκρηξη τύπος, μορφή διαφράγματος: ανοξείδωτο χάλυβα, νήμα σύνδεσης: NPT1/4 εσωτερική, εύρος: 0,25-2,5MPa.

Πίνακας σύγκρισης εύρους

κωδικός	εύρος	σημειώσεις	κωδικός	εύρος	σημειώσεις
001	30,5-27,5MPa	Συνηθισμένη πίεση	002	1.2-12MPa	Συνηθισμένη πίεση
003	0.7-7MPa	Συνηθισμένη πίεση	004	0.37-3.7MPa	Συνηθισμένη πίεση
005	00,25-2,5MPa	Συνηθισμένη πίεση	006	0.15-1.2MPa	Συνηθισμένη πίεση
007	20-700KPa	Συνηθισμένη πίεση	008	10-350KPa	Συνηθισμένη πίεση
009	5-210KPa	Συνηθισμένη πίεση	010	5-170KPa	Συνηθισμένη πίεση
011	0-100KPa	Συνηθισμένη πίεση	012	- Δεν ξέρω.100-0KPa	Συνηθισμένη πίεση
013	- Δεν ξέρω.100-100KPa	Συνηθισμένη πίεση	014	25KPa	Υψηλή υδροστατική πίεση
015	0-60KPa	Κατώτερη διαφορική πίεση	016	20-200KPa	Κατώτερη διαφορική πίεση
017	50-500KPa	Κατώτερη διαφορική πίεση	018	- Δεν ξέρω.00,5-0,5KPa	Διαφορετική πίεση κλιβάνου
019	- Δεν ξέρω.3-3KPa	Διαφορετική πίεση κλιβάνου	020	- Δεν ξέρω.6-6KPa	Διαφορετική πίεση κλιβάνου
021	- Δεν ξέρω.12-12KPa	Διαφορετική πίεση κλιβάνου

5, Μέθοδος αποδιορθώσεως και διάγραμμα καλωδίωσης διακόπτη
Επιστρέψτε το νάτλο ρύθμισης σε κατάσταση βασικής αδυναμίας, συνδέστε τα καλώδια C, NO, NC του διακόπτη στο φως σήματος.συνδεθεί το φως σήματος με ένα πράσινο φως (C είναι το κοινό τερματικό), και όταν το C και το NO συνδέονται στο εργοστάσιο, το πράσινο φως ανάβει), και ρυθμίζει το νάτλο ρύθμισης προς τα πάνω και προς τα κάτω σύμφωνα με τον δείκτη του σημείου ρύθμισης για να το ρυθμίσει στο επιθυμητό σημείο ρύθμισης.(Η πίεση προς τα κάτω αυξάνεται, η ανοδική πίεση μειώνεται)

TXK Ελεγκτής πίεσης ανθεκτικός στην έκρηξη 1

6, Εμφάνιση και διαστάσεις εγκατάστασης

TXK Ελεγκτής πίεσης ανθεκτικός στην έκρηξη 2

TXK Ελεγκτής πίεσης ανθεκτικός στην έκρηξη 3

TXK Ελεγκτής πίεσης ανθεκτικός στην έκρηξη 4
