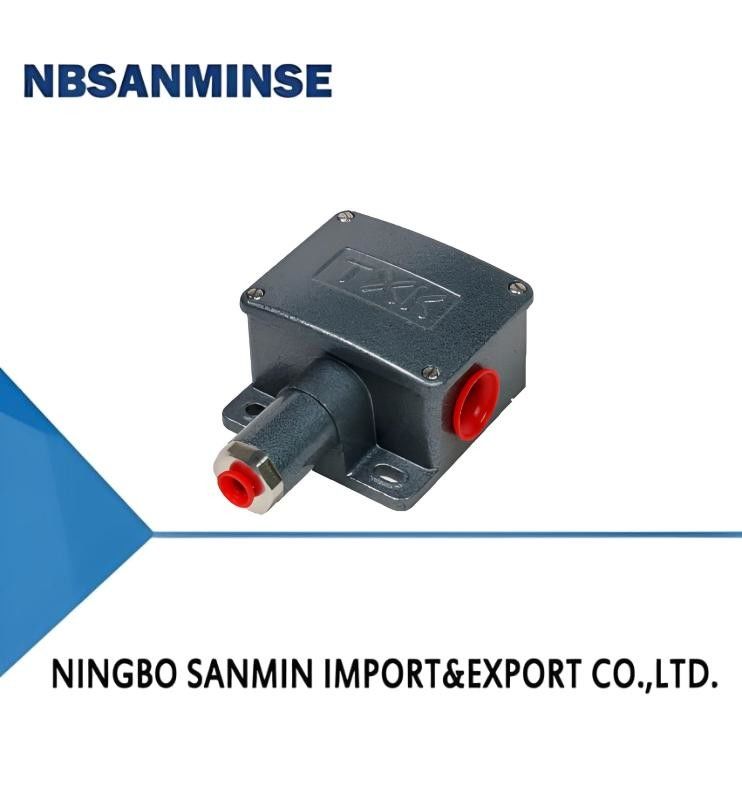

Ρυθμιστής πίεσης TXK

Τόπος καταγωγής:	Κίνα	Μάρκα:	NBSANMINSE
Πιστοποίηση:	CE	Αριθμό μοντέλου:	TXK

Λεπτομερής ενημέρωση
Στοιχείο διακόπτη:	Μικροσυνδέτης	Θερμοκρασία περιβάλλοντος.:	-20°C-60°C
μέσα Temp.:	0 °C-80 °C	Σφάλμα επαναληψιμότητας:	1% ή 0,5%

Περιγραφή προϊόντων

Ρυθμιστής πίεσης TXK 0

1, Σύνοψη
Ο διακόπτης πίεσης TXK είναι ένα αξιόπιστο όργανο εγκατάστασης επί τόπου.που έχει εξαιρετική αντοχή σε σεισμικές και υπερβολικές πιέσειςΧρησιμοποιείται ευρέως σε βιομηχανίες όπως πετρέλαιο, χημική, θερμική ενέργεια, θερμοηλεκτρική, μεταλλουργία, φαρμακευτική κλπ.Το εύρος κάλυψής του είναι -0.1MPa ~ 27.5MPa.
2Τεχνικές επιδόσεις

Εργασιακή ιξώδες	1x10-3m²/s
Στοιχείο διακόπτη	μικροσυνδέτης
Αξιολογήσεις περιβλήματος	IP65
Θερμοκρασία περιβάλλοντος	-20°C-60°C
Μέση θερμοκρασία	0 °C-80 °C
Δυναμικότητα κατά δονήσεων	40m/s²
Λάθος επαναληψιμότητας	1%ή00,5%
Ικανότητα επαφής	Μέγιστο 220V AC, ≤5A

3, Προδιαγραφές

Πεδίο ρύθμισης της τιμής ρύθμισης πίεσης	Η διαφορά μετάβασης δεν υπερβαίνει το	**Αποδεκτή πίεση (Mpa)	Εξωτερικές διαστάσεις	Συχνότητα εναλλαγής/λεπτο	Υλικό μεμβράνης	Εσωτερικό νήμα διεπαφής
-100~0KPa	3KPa	1.3	03	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
-100~100KPa	3KPa	1.3	02	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
0~100KPa	3KPa	1.3	03	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
5~170KPa	2KPa	1.3	02	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
5~210KPa	5KPa	1.3	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
10 έως 350 KPa	4KPa	1.3	02	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
20~700KPa	15KPa	1.5	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
00,15 έως 1,2 MPa	00,02 MPa	3	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
00,25 έως 2,5 MPa	00,04 MPa	5	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
00,37 έως 3,7 MPa	00,08MPa	6	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
0.7~7MPa	0.12MPa	10	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
1.2~12MPa	0.15MPa	17.5	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις
3.5 ~ 27.5MPa	1MPa	34	01	30	Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συστοιχιών	Επενδύσεις

4, Πίνακας επιλογής

TXK -□ □-□-□-□ 1 2 3 4 5
1Φόρμα προϊόντος
01	σύμβαση	02	διπλή επαφή	03	Εξ α
04	Κατώτερη διαφορική πίεση	05	Επάνω και κάτω διαφορική πίεση	06	Υψηλή υδροστατική πίεση
07	φούρνο
2Σκηνό.
ΑΕ	Κανονικό ύφος	Επενδύσεις	Μοντέλο διπλής επαφής	Επικεφαλής	Συνηθισμένο εκρηκτικό μοντέλο
Β	Πρότυπο ανθεκτικό στις εκρήξεις με μικρό παράθυρο θέασης	ΑΛ	Κέλυφος φούρνου
3Τύπος διαφράγματος
01	πολυ	02	από ανοξείδωτο χάλυβα	03	καουτσούκ
4Συνδετικό νήμα (προσαρμόζεται κατά περίπτωση)
01	NPT1/4 εσωτερικό
5. Πεδίο.			Ανατρέξτε στον πίνακα σύγκρισης εύρους
Παράδειγμα επιλογής: TXK-01NN-02-01-001 TXK ρυθμιστής πίεσης, μορφή προϊόντος: κανονικός, κέλυφος: κανονικός, μορφή διαφράγματος: ανοξείδωτο χάλυβα, νήμα σύνδεσης: NPT1/4 εσωτερικό, εύρος: 3.5-27.5MPa.

Πίνακας σύγκρισης εύρους

Κωδικός	Πεδίο	Σημειώσεις	Κωδικός	Πεδίο	Σημειώσεις
001	30,5-27,5MPa	Συνηθισμένη πίεση	002	1.2-12MPa	Συνηθισμένη πίεση
003	0.7-7MPa	Συνηθισμένη πίεση	004	0.37-3.7MPa	Συνηθισμένη πίεση
005	00,25-2,5MPa	Συνηθισμένη πίεση	006	0.15-1.2MPa	Συνηθισμένη πίεση
007	20-700KPa	Συνηθισμένη πίεση	008	10-350KPa	Συνηθισμένη πίεση
009	5-210KPa	Συνηθισμένη πίεση	010	5-170KPa	Συνηθισμένη πίεση
011	0-100KPa	Συνηθισμένη πίεση	012	-100-0KPa	Συνηθισμένη πίεση
013	-100-100KPa	Συνηθισμένη πίεση	014	25KPa	Υψηλή υδροστατική πίεση
015	0-60KPa	Κατώτερη διαφορική πίεση	016	20-200KPa	Κατώτερη διαφορική πίεση
017	50-500KPa	Κατώτερη διαφορική πίεση	018	-0,5-0,5KPa	Διαφορετική πίεση κλιβάνου
019	-3-3KPa	Διαφορετική πίεση κλιβάνου	020	-6-6KPa	Διαφορετική πίεση κλιβάνου
021	-12-12KPa	Διαφορετική πίεση κλιβάνου

5, Μέθοδος αποδιορθώσεως και διάγραμμα καλωδίωσης διακόπτη
Επιστρέψτε το νάτλο ρύθμισης σε κατάσταση βασικής αδυναμίας, συνδέστε τα καλώδια C, NO, NC του διακόπτη στο φως σήματος.συνδεθεί το φως σήματος με ένα πράσινο φως (C είναι το κοινό τερματικό), και όταν το C είναι συνδεδεμένο με το NC στο εργοστάσιο, το πράσινο φως ανάβει) και ρυθμίζει το νάτλο ρύθμισης προς τα πάνω και προς τα κάτω σύμφωνα με τον δείκτη του σημείου ρύθμισης για να το ρυθμίσει στο επιθυμητό σημείο ρύθμισης.(Η πίεση προς τα κάτω αυξάνεται και η πίεση προς τα πάνω μειώνεται).

Ρυθμιστής πίεσης TXK 1

6, Εμφάνιση και διαστάσεις εγκατάστασης

Ρυθμιστής πίεσης TXK 2

Ρυθμιστής πίεσης TXK 3

Ρυθμιστής πίεσης TXK 4
