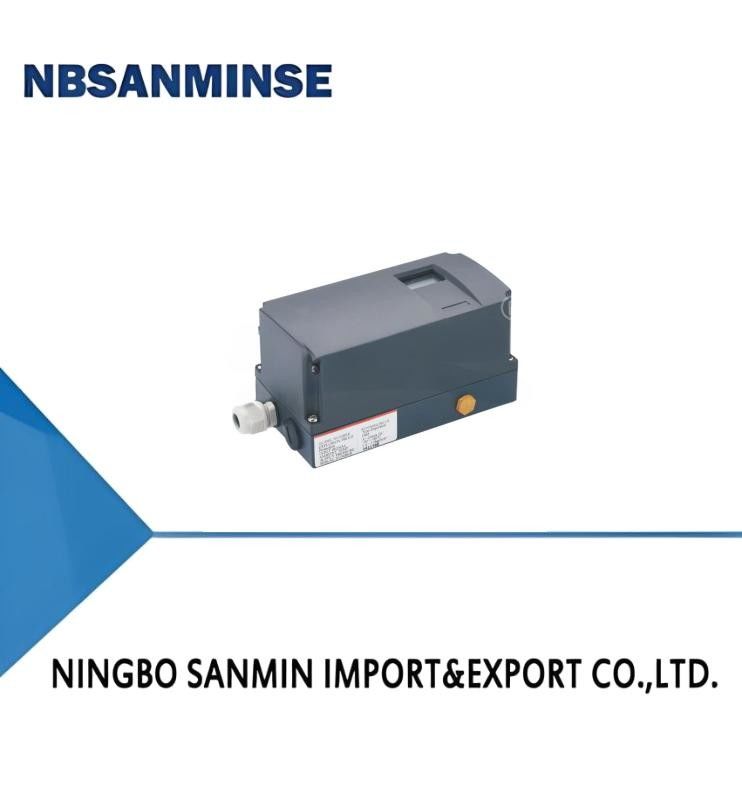

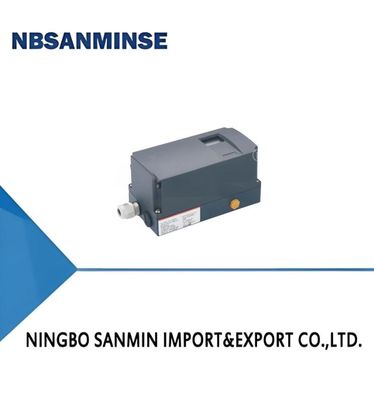

CN5000 έξυπνος ηλεκτρικός εντοπιστής βαλβίδας |
|
|
1. Αυτός ο εντοπιστής εσωτερικός πλήρης ψηφιακός έλεγχος, υψηλή αξιοπιστία, καλή σταθερότητα, μικρός όγκος, ελαφρύ βάρος κ.λπ.
2. Βολική αποσφαλμάτωση. Χωρίς κανένα εργαλείο, απλώς πατήστε τη διεπαφή του εντοπιστή σε μερικά κουμπιά, μπορείτε να ολοκληρώσετε την αποσφαλμάτωση.
3. Οι λειτουργίες είναι απλές στη ρύθμιση και η ρύθμιση της αντίδρασης είναι/όταν, ο τύπος ανοίγματος/κλεισίματος της βαλβίδας, η χαρακτηριστική εξόδου, η ευθεία διαδρομή ή η γωνία διαδρομής καθώς και οι άμεσες ρυθμίσεις.
|
|
Πρώτον, Επισκόπηση προϊόντος
Ο έξυπνος ηλεκτρικός εντοπιστής βαλβίδας CN5000, η χρήση πλήρως ψηφιακής λειτουργίας και λειτουργίας, κατάλληλος για ευθεία διαδρομή ή γωνιακούς πνευματικούς ενεργοποιητές. Μονής ενέργειας και διπλής ενέργειας με χρήση. Ο εντοπιστής είναι ένα όργανο συστήματος δύο καλωδίων, παρέχει λειτουργία ρύθμισης PID, αλλά ως ρυθμιστής και εντοπιστής υψηλής ευφυούς συσκευής ελέγχου. Ο εντοπιστής 4 ~ 20 mA μέσω των σημάτων εισόδου για τον έλεγχο, ο έλεγχος PID μέσω της τροφοδοσίας + 24 VDC εξόδου σε σειρά με τον πομπό, ταυτόχρονα, θα μετατρέψει εκτός από το πλήρες σήμα εξόδου του ελεγκτή στην κύρια λειτουργία του οδηγού ρυθμιστή, έχει σύμφωνα με την τριβή του άξονα της βαλβίδας κατά τη λειτουργία, την απόκλιση από την αλλαγή της πίεσης του μέσου που προκαλείται από την ανισορροπημένη δύναμη, έτσι ώστε το άνοιγμα της βαλβίδας να αντιστοιχεί στα σήματα ελέγχου εξόδου του ρυθμιστή για την επίτευξη σωστής τοποθέτησης. Υποστηρίζει πρωτόκολλο επικοινωνίας HART.
|
| Μοντέλο |
CN5000 |
| Μορφή ρόλου |
Μονοενεργός |
Διπλής ενέργειας |
| Σήμα εισόδου |
4-20mADC |
| Ελάχιστο σήμα ρεύματος |
3,0 mA (τυπικό), 3,8 mA (HART) |
| Πίεση εισόδου αέρα |
1,4-7Kgf/cm2(0,14-0,7MPa) |
| Διαδρομή |
10-150mm |
0-60° 0-90° |
| Διεπαφή τροφοδοσίας |
G1 / 2, NPT 1 / 2 (προαιρετικό) |
Σφάλμα υστέρησης |
±0,5%F.S |
| Διεπαφή παροχής αέρα |
NPT 1 / 4 (προαιρετικό) |
Ακρίβεια επανάληψης |
±0,3%F.S |
| Βαθμός προστασίας |
IP65 |
Οχαρακτηριστική εξόδου |
Γραμμική, ίσο ποσοστό, γρήγορο άνοιγμα |
| Βαθμός αντιεκρηκτικής προστασίας |
Ex iaⅡCT6 Gb |
Επίπεδο αντοχής σε σεισμούς |
6G |
| Sθερμοκρασία αποθήκευσης |
-40-80℃ |
Επικοινωνίες (προαιρετικό) |
Επικοινωνία HART |
| Α: Μπορούμε να φτιάξουμε πολλά είδη από ανοξείδωτο χάλυβαθερμοκρασία λειτουργίας |
-30-70℃ |
Ανατροφοδότηση |
4-20mA(DC24V) |
| Υγρασία περιβάλλοντος |
5-95 RH (στους 40℃) |
Μυλικό |
Κράμα αλουμινίου |
| Lγραμμική |
±1%F.S |
Α: Μπορούμε να φτιάξουμε πολλά είδη από ανοξείδωτο χάλυβαβάρος |
1,5Kg |
| Αντίσταση |
Συνηθισμένο 3250/20Madc, HART 340/20mADC |
Pβαφή |
Εποξειδική πολυεστερική ηλεκτροστατική βαφή |
|
* Οι παραπάνω παράμετροι με ατμοσφαιρική θερμοκρασία 20 'C pabs 760mmHg, σχετική υγρασία 65% RH ως σημείο αναφοράς.
Τρίτον, Οδηγίες εγκατάστασης
1. Ο κύριος άξονας σύνδεσης του εντοπιστή με τους πνευματικούς ενεργοποιητές. Οι συνδέσεις σωλήνων εξόδου δεν επιτρέπεται να έχουν φαινόμενο διαρροής.
2. Πατήστε τον συνδυασμό πλήκτρων "+" και "_" για να οδηγήσετε τη βαλβίδα στο μισό άνοιγμα, παρακολουθήστε αν η τιμή της οθόνης είναι στο 50% αν όχι, γυρίστε το σετ γραναζιών, ώστε να είναι εντός αυτού του εύρους. Πατήστε το "+" με τον συνδυασμό πλήκτρων "_", παρακολουθήστε τις τιμές θέσης της βαλβίδας στην οθόνη να είναι εντός του εύρους της ακόλουθης αλλαγής: Α, Ευθεία διαδρομή (20%-80%). Β, Γωνία διαδρομής (5%-95%).
3. Ταυτόχρονα κρατήστε τα πλήκτρα λειτουργίας και "+" για περισσότερο από 5 δευτερόλεπτα, ξεκινήστε την αυτόματη αρχικοποίηση.
4. Μετά την επιτυχία της αρχικοποίησης σύμφωνα με το FlNSH, πατήστε το πλήκτρο λειτουργίας μοντέλου για περισσότερο από 5 δευτερόλεπτα για έξοδο.
5. Κρατήστε το πλήκτρο λειτουργίας για περισσότερο από 5 δευτερόλεπτα για να εισέλθετε στο μενού, κάντε κλικ στο πλήκτρο "+3" για αλλαγή τιμής, και στη συνέχεια κάντε κλικ στο πλήκτρο "-" για επαναφορά τιμής. Πατήστε το πλήκτρο λειτουργίας για περισσότερο από 5 δευτερόλεπτα για αποθήκευση και έξοδο.
|
| Μοντέλο |
Λειτουργική μορφή |
Πρόγραμμα εξόδου |
Τρόπος δράσηςΤύπος προστασίας |
Ηλεκτρική διεπαφή |
Αέριο |
Διεπαφή κυκλώματοςΤύπος εγκατάστασης |
CN5000 |
| 0Τυπικό |
λειτουργία
Ευθεία διαδρομή
|
S Μονοενεργός |
N Συνηθισμένος τύπος |
1G1/2(προαιρετικό)
|
1Rc1/4 (προαιρετικό) |
0Τυπικά αξεσουάρ εγκατάστασης (ευθεία) |
1Λειτουργία ανάδρασης θέσης βαλβίδας |
| R Γωνιακή διαδρομή |
D Διπλής ενέργειας |
A Εγγενώς ασφαλής τύπος |
2NPT1/2(προαιρετικό) |
2NPT 1 / 4 (προαιρετικό) |
0Αξεσουάρ εγκατάστασης (όπως φαίνεται στη φωτογραφία) |
2HART |
| _____ |
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα; |
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα; |
_____ |
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα; |
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα; |
(προσαρμοσμένο μέγεθος από τον αγοραστή)
3Ανάδραση θέσης βαλβίδας +HART
|
| _____ |
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα; |
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα; |
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα; |
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα; |
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα; |
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα; |
Α: Ναι,
αλλά εξαρτάται από τα προϊόντα, Παρακαλώ επικοινωνήστε μαζί μας ina@pneuhydr.com ή whatsapp 0086 15168536055 Ε: Ποιο είναι το επιχειρηματικό σας πεδίο;
Α: Το επιχειρηματικό μας πεδίο είναι
υπηρεσία εξαγωγέα ανταλλακτικών αυτοματισμού με πλήρες κοντέινερ, και πώλησηκυλίνδρου αέρα, επεξεργασίας πηγής αέρα, ηλεκτροβαλβίδας, βαλβίδας αέρα, ηλεκτροκινητή βαλβίδας, Βαλβίδας ορείχαλκου, υδραυλικής βαλβίδας, υδραυλικού κυλίνδρου, αέρα και λαδιού σύνδεσμος, μανόμετρο κ.λπ.Ε:
Τι είδους προϊόντα μπορείτε να φτιάξετε;Α: Μπορούμε να φτιάξουμε πολλά είδη από ανοξείδωτο χάλυβα,
ορείχαλκο, αλουμίνιοεπεξεργασία υλικών. όπως υψηλήπίεσηΒαλβίδα / ηλεκτροβαλβίδα / ηλεκτρική βαλβίδα / βαλβίδα νερού/ πνευματική βαλβίδα/κύλινδρος αέρα/υδραυλική βαλβίδα/υδραυλικός συσσωρευτής προϊόντα και ούτω καθεξής.Ε: Μπορεί το προϊόν να κατασκευαστεί με το λογότυπο και την επωνυμία μας;Α: Ναι, φυσικά, μπορούμε να το φτιάξουμε. Είμαστε προμηθευτής OEM για χρόνια και επαγγελματίες στην κατασκευή. Αλλά χρειάζεται να μας δώσετε την εξουσιοδότηση εάν είναι δυνατόν.
Ε: Μπορείτε να παρέχετε πρωτότυπα διάσημα πνευματικά και υδραυλικά, όργανα επώνυμων αγαθών;
Α: Ναι, μπορούμε να προμηθεύσουμε όπως Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser κ.λπ.
Ε:
Υπάρχει εγγύηση διαθέσιμη;
Σημείο εστίασης Ε: Είναι ο σύνδεσμος σε βρετανικό ή μετρικό σύστημα; Ποια είναι η διαφορά μεταξύ σπειρωμάτων PT, NPT και G;
Α:
Το σπείρωμα G είναι κυλινδρικό και δεν σφραγίζει μόνο του, απαιτώντας επιπλέον φλάντζες για την αποφυγή διαρροής. Τα PT και NPT είναι κωνικά, και τα εσωτερικά και εξωτερικά σπειρώματα γίνονται όλο και πιο σφιχτά όταν σφίγγονται. Η σφράγιση επιτυγχάνεται μέσω της παραμόρφωσης των σπειρωμάτων, και συνήθως χρησιμοποιείται στεγανωτικό ή ταινία για την ενίσχυση του φαινομένου σφράγισης.
Το σπείρωμα G είναι ένας κυλινδρικός ευθύς σωλήνας που χρησιμοποιείται για μη σφραγιζόμενες συνδέσεις. Το σπείρωμα PT είναι ένας κωνικός σωλήνας που βασίζεται στην παραμόρφωση και τη σφράγιση του ίδιου του σπειρώματος. Το NPT είναι επίσης ένας κωνικός σωλήνας με γωνία προφίλ δοντιού 60 μοιρών, που χρησιμοποιείται κυρίως στη Βόρεια Αμερική. Ε: Πώς να μετατρέψετε τις μονάδες πίεσης: MPa, bar, psi, kg/cm ²;
Α: 1MPa=10bar≈145psi≈10kg
Ε: Τι συνήθως προκαλεί την καύση των πηνίων ηλεκτροβαλβίδας;
Α: Λανθασμένη τάση και συχνότητα, συχνή εναλλαγή, είσοδος υγρού στην πιλοτική κεφαλή, πρόβλημα πυρήνα βαλβίδας και ελατηρίου,
περιβάλλον
ζεστό, έντονη δόνηση κ.λπ.Ε: Τι πρέπει να προσέξουμε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά;
Σημείο εστίασης Αντιμετώπιση περιβάλλοντος υψηλής θερμοκρασίας
| Αντιμετώπιση περιβάλλοντος εξαιρετικά ψυχρού |
Σφραγίδες |
Φθοροελαστομερές, PTFE |
| Νιτρίλιο χαμηλής θερμοκρασίας, καουτσούκ σιλικόνης, πολυουρεθάνη |
Λίπανση |
Συνθετικό γράσο υψηλής θερμοκρασίας (χαμηλής πτητικότητας) |
| Γράσο χαμηλής θερμοκρασίας (χαμηλό σημείο πήξης, χαμηλό ιξώδες) |
Επεξεργασία παροχής αέρα |
Ενίσχυση ψύξης, αποτελεσματική απομάκρυνση νερού |
| Ξήρανση με εξαιρετικά χαμηλό σημείο δρόσου (ψύξη + προσρόφηση), θέρμανση |
Μεταλλικά εξαρτήματα |
Περιθώριο διαστολής |
| Επιλογή υλικών με αντοχή σε χαμηλή θερμοκρασία, αποφυγή διαρροών λόγω ψυχρής συστολής |
Εξαρτήματα ελέγχου |
Πηνία υψηλής αντοχής στη θερμότητα, απαγωγή θερμότητας, χαμηλή κατανάλωση ενέργειας |
| Εγκατάσταση κουτιών μόνωσης, τοπική θέρμανση, αποφυγή ψυχρής συμπύκνωσης |
Εγκατάσταση |
Μακριά από πηγές θερμότητας, προσθήκη μονωτικών πλακών |
| Αποφυγή έκθεσης σε άνεμο και χιόνι, κάλυψη με μονωτικά υλικά |
|
|
