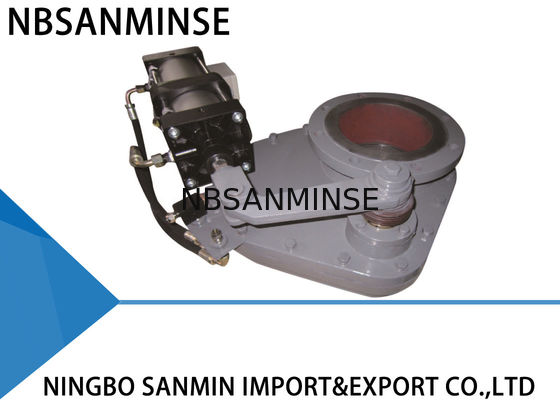

SMDF-DNB Βαλβίδα Περιστρεφόμενου Δίσκου, Βαλβίδα Αντεπιστροφής Διπλής Πλάκας 1.0 MPa Πίεση
Πληροφορίες Παραγωγής
Η βαλβίδα περιστρεφόμενου δίσκου χρησιμοποιεί δομή τριβής από κεραμικό ή σκληρό μέταλλο, γεγονός που την καθιστά πιο ανθεκτική στην τριβή και καλύτερη στεγανότητα. Χρειάζεται μόνο μικρή αρχική δύναμη λόγω της μοναδικής δομής. Επιπλέον, οι τέφρες συσσωρεύονται δύσκολα στο σώμα της βαλβίδας για τον ίδιο λόγο. Όλα αυτά τα χαρακτηριστικά καθιστούν τη βαλβίδα περιστρεφόμενου δίσκου ανθεκτική.
Αρχή Λειτουργίας
Ο ενεργοποιητής κινεί τον άξονα και τον μοχλό κατά ένα τέταρτο της στροφής, ο οποίος κινεί τον δίσκο. Ολόκληρη η επιφάνεια στεγανοποίησης του δίσκου έρχεται συνεχώς σε επαφή με την έδρα ή το μαξιλάρι μέσω της δύναμης που ασκείται από ελατήρια. Αυτά τα ελατήρια επιτρέπουν στον δίσκο να κινείται κάθετα. Αυτό αντισταθμίζει τη θερμική διαστολή και συστολή των εξαρτημάτων της βαλβίδας, υπερνικώντας επίσης την επίδραση οποιασδήποτε αντίθλιψης για την οποία σχεδιάστηκε και μεταξύ των επιφανειών στεγανοποίησης. Οι διαφορές στις δυνάμεις τριβής του δίσκου προς την έδρα προκαλούν την περιστροφή του δίσκου στην έδρα του καθώς η βαλβίδα λειτουργεί, αποκόπτοντας και απομακρύνοντας έτσι οποιοδήποτε υλικό διεργασίας μπορεί να συσσωρευτεί. Όλα αυτά τα χαρακτηριστικά καθιστούν τη βαλβίδα περιστρεφόμενου δίσκου ανθεκτική. Θα παρέχει αξιόπιστη υποστήριξη για το σύστημά σας.
Εφαρμογές
Η βαλβίδα περιστρεφόμενου δίσκου μπορεί να χρησιμοποιηθεί σε συστήματα μεταφοράς τέφρας σε θερμοηλεκτρικούς σταθμούς. Μπορεί επίσης να εφαρμοστεί σε ορυχεία, εργοστάσια τσιμέντου, ασβεστοποιεία, μεταλλουργικά εργοστάσια, χημικά εργοστάσια και άλλους τομείς που χρειάζονται μεταφορά καυστικής ή διαβρωτικής τέφρας.
Τεχνικές Παράμετροι
Μέγιστη πίεση λειτουργίας: 1.0 MPa
Μέγιστη πίεση δοκιμής: 1.5 MPa
Θερμοκρασία λειτουργίας: ≤ 200°C
Πίεση δοκιμής διαρροής: 1.1 MPa
Εγκατάσταση
1. Πριν από την εγκατάσταση, διαβάστε προσεκτικά αυτό το εγχειρίδιο και ελέγξτε την κατάσταση του πνευματικού ενεργοποιητή.
2. Βεβαιωθείτε ότι οι διαστάσεις της φλάντζας, η μέγιστη πίεση λειτουργίας και η εσωτερική ονομαστική διάμετρος πληρούν τις απαιτήσεις.
3. Μην ρυθμίζετε τα μπουλόνια και τα παξιμάδια. Και βεβαιωθείτε ότι το κέντρο των δύο σωληνώσεων και το κέντρο της βαλβίδας είναι ομοαξονικά. Η επιφάνεια της φλάντζας πρέπει να είναι λεία και να παραμένει οριζόντια χωρίς σχετικά μεγάλη κλίση, για να διασφαλιστεί ότι η βαλβίδα μπορεί να στερεωθεί και να λειτουργήσει σωστά. Επιπλέον, τα μπουλόνια πρέπει να στερεώνονται συμμετρικά.
4. Μετά την εγκατάσταση, διοχετεύστε αέρα στις δύο εισόδους αέρα του πνευματικού ενεργοποιητή και βεβαιωθείτε ότι η πλάκα της βαλβίδας λειτουργεί σωστά.
5. Εάν είναι εγκατεστημένος ο διακόπτης ελέγχου, βεβαιωθείτε ότι οι παράμετροί του μπορούν να καλύψουν την εξωτερική πηγή τροφοδοσίας και ότι μπορεί να λειτουργήσει σωστά σε πλήρως ανοιχτή ή πλήρως κλειστή θέση.
Μέθοδος Αντιμετώπισης Προβλημάτων
| Προβλήματα |
Αιτία |
Μέθοδος Αντιμετώπισης Προβλημάτων |
| Διαρροή |
Ξένο σώμα |
Αφαιρέστε το ξένο σώμα |
| Η ροδέλα στεγανοποίησης είναι άκυρη |
Αντικαταστήστε τη ροδέλα στεγανοποίησης |
| Φθορά πυρήνα βαλβίδας |
Αντικαταστήστε τον πυρήνα βαλβίδας |
| Η βαλβίδα δεν μπορεί να ανοίξει ή να κλείσει |
Τα περιστρεφόμενα μέρη γίνονται χαλαρά ή άκυρα |
Ρυθμίστε ή αντικαταστήστε τα σχετικά μέρη |
| Ανεπαρκής πίεση ή διαρροή |
Ελέγξτε και επισκευάστε τη γραμμή τροφοδοσίας αέρα |
| Τα πνευματικά εξαρτήματα γίνονται παλιά ή άκυρα |
Αντικαταστήστε τα σχετικά πνευματικά εξαρτήματα |
Διαστάσεις και περίγραμμα εγκατάστασης
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Κύρια Εξαρτήματα και υλικά
| ΑΡ. |
Είδος |
Υλικό |
ΑΡ. |
Είδος |
Υλικό |
| 1 |
Άνω σώμα βαλβίδας |
Ελατός χυτοσίδηρος |
5 |
Κάτω σώμα βαλβίδας |
Ελατός χυτοσίδηρος |
| 2 |
Δακτύλιος στεγανοποίησης |
Κεραμικό ή κράμα |
6 |
Περιστρεφόμενος άξονας |
Χάλυβας 45# |
| 3 |
Πλάκα βαλβίδας |
Κεραμικό ή κράμα |
7 |
Περιστρεφόμενος βραχίονας |
Ελατός χυτοσίδηρος |
| 4 |
Βραχίονας ταλάντευσης |
Ελατός χυτοσίδηρος |
8 |
Πνευματικός ενεργοποιητής |
Αλουμίνιο |
Ε: Θα μπορούσατε να προσφέρετε δωρεάν δείγματα;
Α: Ναι, αλλά εξαρτάται από τα προϊόντα, Παρακαλώ επικοινωνήστε μαζί μας ina@pneuhydr.com ή whatsapp 0086 15168536055
Ε: Ποιο είναι το επιχειρηματικό σας πεδίο;
Α: Το επιχειρηματικό μας πεδίο είναιυπηρεσία εξαγωγέα ανταλλακτικών αυτοματισμού με πλήρες κοντέινερ, και πώλησηπνευματικός κύλινδρος, επεξεργασία πηγής αέρα, ηλεκτρομαγνητική βαλβίδα,πνευματική βαλβίδα,μηχανοκίνητη βαλβίδα, ορείχαλκινη βαλβίδα, υδραυλική βαλβίδα, υδραυλικός κύλινδρος, αέρας και λάδι σύνδεσμος, μανόμετρο κ.λπ.
Ε:Τι είδους προϊόντα μπορείτε να κατασκευάσετε;Α: Μπορούμε να κατασκευάσουμε πολλά είδη από ανοξείδωτο χάλυβα
, ορείχαλκο, αλουμίνιοεπεξεργασία υλικών. όπως υψηλήπίεσηΒαλβίδα / ηλεκτρομαγνητική βαλβίδα / ηλεκτρική βαλβίδα /βαλβίδα νερού/ πνευματική βαλβίδα/πνευματικός κύλινδρος/υδραυλική βαλβίδα/υδραυλικός συσσωρευτήςπροϊόντα και ούτω καθεξής.Ε: Μπορεί το προϊόν να κατασκευαστεί με το λογότυπο και την επωνυμία μας;Α: Ναι, φυσικά, μπορούμε να κατασκευάσουμε. Είμαστε προμηθευτής OEM για χρόνια και επαγγελματίες στην κατασκευή. Αλλά χρειάζεται να μας δώσετε την εξουσιοδότηση εάν είναι δυνατόν.
Ε: Μπορείτε να παρέχετε πρωτότυπα διάσημα πνευματικά και υδραυλικά, επώνυμα όργανα;
Α: Ναι, μπορούμε να προμηθεύσουμε όπως Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser κ.λπ.
Ε:
Υπάρχει εγγύηση διαθέσιμη;
Σημείο Εστίασης Ε: Ο σύνδεσμος είναι σε βρετανικό ή μετρικό σύστημα; Ποια είναι η διαφορά μεταξύ των σπειρωμάτων PT, NPT και G;
Α:
Το σπείρωμα G είναι κυλινδρικό και δεν σφραγίζει μόνο του, απαιτώντας επιπλέον φλάντζες για την αποφυγή διαρροής. Τα PT και NPT είναι κωνικά, και τα εσωτερικά και εξωτερικά σπειρώματα γίνονται όλο και πιο σφιχτά όταν σφίγγονται. Η στεγανοποίηση επιτυγχάνεται μέσω της παραμόρφωσης των σπειρωμάτων, και συνήθως χρησιμοποιείται στεγανωτικό ή ταινία σε συνδυασμό για την ενίσχυση του στεγανοποιητικού αποτελέσματος
Το σπείρωμα G είναι ένας κυλινδρικός ευθύς σωλήνας που χρησιμοποιείται για μη σφραγιζόμενες συνδέσεις. Το σπείρωμα PT είναι ένας κωνικός σωλήνας που βασίζεται στην παραμόρφωση και στεγανοποίηση του ίδιου του σπειρώματος. Το NPT είναι επίσης ένας κωνικός σωλήνας με γωνία προφίλ δοντιού 60 μοιρών, που χρησιμοποιείται κυρίως στη Βόρεια Αμερική Ε: Πώς να μετατρέψετε τις μονάδες πίεσης: MPa, bar, psi, kg/cm ²;
Α: 1MPa=10bar≈145psi≈10kg
Ε: Τι συνήθως προκαλεί την καύση των πηνίων ηλεκτρομαγνητικής βαλβίδας;
Α: Λανθασμένη τάση και συχνότητα, συχνή εναλλαγή, είσοδος υγρού στην κεφαλή του πιλότου, πρόβλημα πυρήνα βαλβίδας και ελατηρίου,
περιβάλλον
ζεστό, έντονη δόνηση κ.λπ.Ε: Τι πρέπει να προσέξουμε για τα πνευματικά εξαρτήματα σε περιβάλλοντα υψηλής θερμοκρασίας ή εξαιρετικά ψυχρά;
Σημείο Εστίασης Αντιμετώπιση Περιβάλλοντος Υψηλής Θερμοκρασίας
| Αντιμετώπιση Περιβάλλοντος Εξαιρετικά Ψυχρού |
Στεγανοποιήσεις |
Φθοροελαστομερές, PTFE |
| Νιτρίλιο χαμηλής θερμοκρασίας, καουτσούκ σιλικόνης, πολυουρεθάνη |
Λίπανση |
Συνθετικό γράσο υψηλής θερμοκρασίας (χαμηλής πτητικότητας) |
| Γράσο χαμηλής θερμοκρασίας (χαμηλό σημείο ροής, χαμηλό ιξώδες) |
Επεξεργασία Τροφοδοσίας Αέρα |
Ενίσχυση ψύξης, αποτελεσματική απομάκρυνση νερού |
| Ξήρανση με εξαιρετικά χαμηλό σημείο δρόσου (ψύξη + προσρόφηση), θερμική ιχνηλάτηση |
Μεταλλικά Εξαρτήματα |
Πρόβλεψη για διαστολή |
| Επιλογή υλικών με αντοχή σε χαμηλή θερμοκρασία, αποφυγή διαρροών λόγω ψυχρής συστολής |
Εξαρτήματα Ελέγχου |
Πηνία υψηλής αντοχής στη θερμότητα, απαγωγή θερμότητας, χαμηλή κατανάλωση ενέργειας |
| Εγκατάσταση κουτιών μόνωσης, τοπική θέρμανση, αποφυγή ψυχρής συμπύκνωσης |
Εγκατάσταση |
Μακριά από πηγές θερμότητας, προσθήκη μονωτικών πλακών |
| Αποφυγή έκθεσης σε άνεμο και χιόνι, επικάλυψη με μονωτικά υλικά |
|
|
